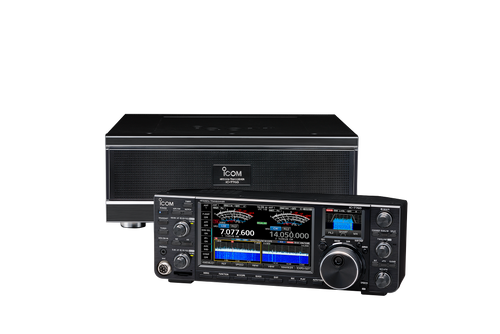

IC-7760

מכשיר קשר HF לחובבי רדיו

מהדורה מיוחדת לכבוד 60 שנה ל-ICOM

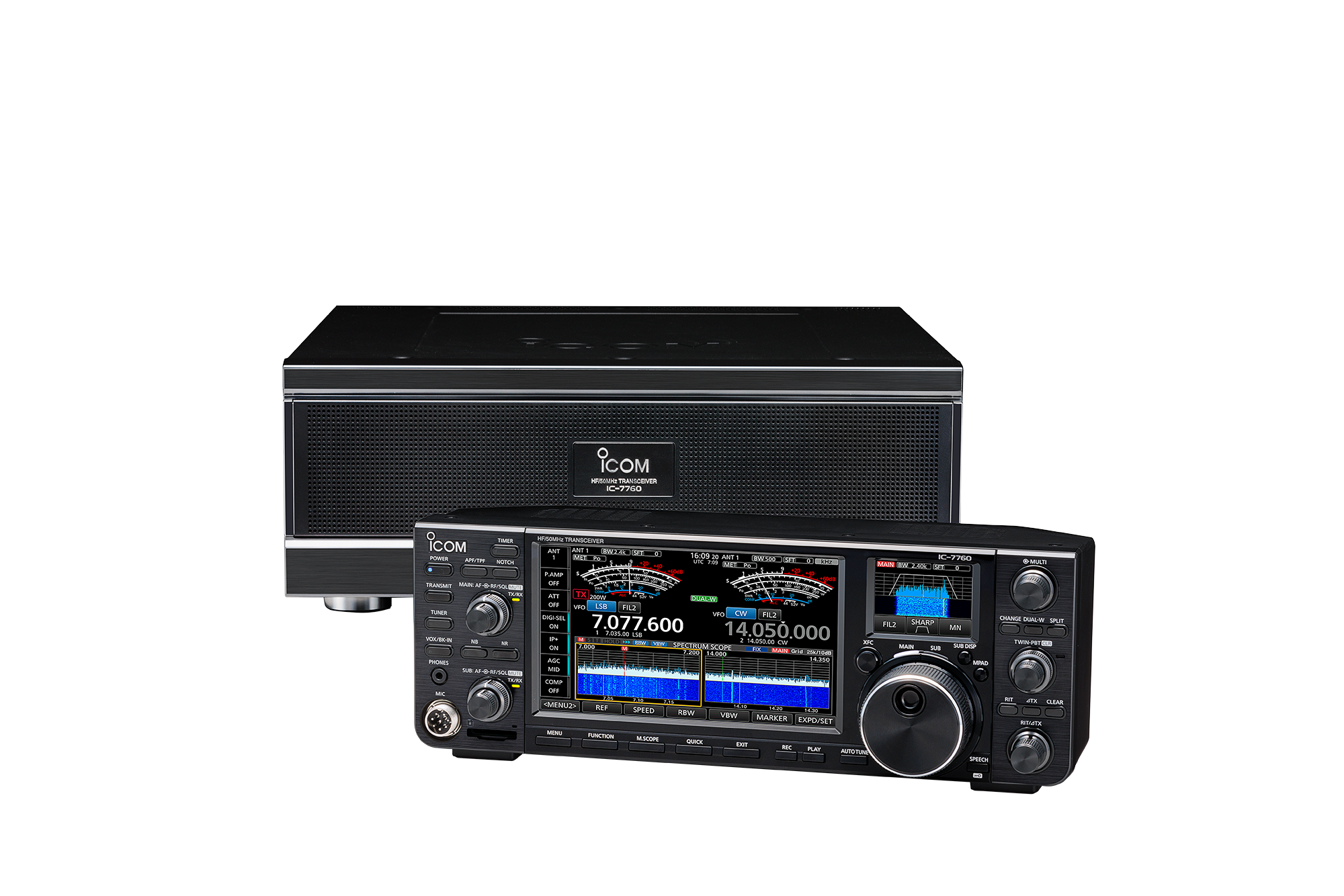

ה-IC-7760 הוא משדר חובבים בהספק של 200W לתדרי HF/50MHz, המציע עיצוב חדשני לסביבת שידור.

המכשיר כולל יחידת שליטה מלאה המופרדת מיחידת ה-RF, ומחוברת אליה באמצעות כבל שליטה, מה שמאפשר גמישות מרבית בהתקנה.

IC-7760
זמן אספקה: 7 ימים , קיימת אפשרות לאיסוף עצמי
שנתיים אחריות במעבדתנו
  • מכירה נגד אישור מסירה של משרד התקשורת
קניה בטוחה
שאל אותנו על מוצר זה

מידע נוסף

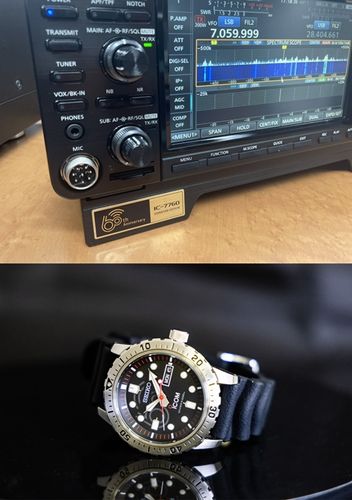

תכונות השעון:

  • חומר: פלדת אל-חלד
  • עמידות למים: עד לעומק של 200 מטרים
  • עיצוב: לוח מחוגים שחור עם לוגו אייקום וסמל 60 שנה
  • תוספות: תצוגת תאריך ויום, רצועה שחורה, גב שעון עם כיתוב “60th Anniversary” ומספר סידורי
  • אריזה: קופסה מעוצבת בשיתוף Icom ו-SEIKO

ה-IC-7760 כולל מקלטים נפרדים MAIN/SUB, מהאנטנה ועד הרמקול, כך שסעיף אחד של מקלט לא משפיע על השני, ומאפשר קליטת שני אותות בו-זמנית בטווחים/מצבים שונים עם ביצועים זהים.

כולל מכוון אנטנה פנימי מסוג רליי מכני, הוא מספק כיוון מהיר יותר בהשוואה לסוג הקבל המשתנה המסורתי.

ברגע שהאנטנה מכוונת, המידע על ההתאמה נשמר אוטומטית ויושב מחדש בפעם הבאה שהטווח נבחר, מה שמפשט את שינויי הטווח ופעולה בטווחים מרובים.

לראש הבקרה של ה-IC-7760 יש מסכים ראשיים ותת-ראשיים כפולים.

המסכים כוללים מסך ראשי רחב בגודל 7 אינצ' (800 × 480 פיקסלים, WVGA) ומסך תת-ראשי בגודל 2.4 אינצ' (320 × 240 פיקסלים), ושני המסכים הם מסכי מגע.

המסך הראשי מציג מידע הכרחי להפעלה, כולל תדרי פעולה של MAIN/SUB, מצב/הגדרות של כל פונקציה, כמו גם את הספקטרום, מד S, והודעות פענוח RTTY/PSK31/63.

שילוב של מסך מגע וכפתור רב-תכליתי מציע גישה קלה להגדרות שונות.

כאשר לוחצים על הכפתור הרב-תכליתי, פריטי התפריט מופיעים בצד ימין של התצוגה ליד הכפתור.

יש ללחוץ על התפריט כדי לבחור פריט, ואז לסובב את כפתור הרב-תכליתי כדי להתאים את הרמה, מה שמספק גישה הרבה יותר מהירה לפונקציות שונות כמו הספק RF, רווח מיקרופון, DIGI-SEL, ופונקציות מסנן נוטש.





מאפיינים עיקריים

בעולם המחובר של היום, ה-IC-7760 מציג מערכת מחוברת חדשה הכוללת יחידת שליטה מרחוק ויחידת RF, המחוברות באמצעות כבל שליטה (LAN) מסחרי.

קונספט זה מגביר את גמישות התקנת התחנה שלכם, ומשאיר יותר מקום פנוי על שולחן העבודה על ידי הצבת יחידת ה-RF קרוב לנקודת החיבור של האנטנה.

בנוסף לחיבור הישיר בין יחידת השליטה ליחידת ה-RF, ניתן להשתמש ברשת הביתית שלכם כדי להפוך כל שולחן עבודה לתחנת שידור – וללא צורך במחשב!

ה-IC-7760 כולל יחידת שליטה מרחוק נפרדת ויחידת RF, המחוברות באמצעות כבל LAN.

מבנה זה מגביר את גמישות ההתקנה. עם המשדר מסופק כבל שליטה באורך 3 מטרים (9.8 רגל), וניתן להשתמש בכבל LAN מסחרי* כדי להתקין את יחידת ה-RF במקום מרוחק יותר.

הדבר מאפשר למקם את יחידת ה-RF בארון ציוד או במיקום אחר הרחק משולחן העבודה של התחנה, ובכך ליצור סביבה שקטה ללא רעש המאוורר המשמש לפיזור החום שנוצר על ידי יחידת ה-RF.

מסך Audio Scope מציג את רכיבי התדר של האות השידור והקליטה על מסך ה-FFT, ואת רכיבי הגל של האות על האוסצילוסקופ.

ה-Audio Scope מקל על ניטור מאפייני האות, כגון רמת דחיסת המיקרופון, רוחב המסנן, ומסנן הנוטש.

ניתן לנטר את צורת הגל של מקש ה-CW המתקבל על האוסצילוסקופ.

אנטנה RX חיבורי BNC מסוג RX IN/OUT לאנטנת קבלה או חיבור אנטנת BPF/הגברה חיצונית
מצב CW עיצוב גל מתג-מפתח CW מבוקר FPGA
מפתח אלקטרוני מפתח אלקטרוני רב-תכליתי
בקרת גובה CW בטווח 300 Hz ~ 900 Hz (צעד של 5 Hz)
פונקציית חזרה אוטומטית כן
סגנון מורס רגיל או קצר
מערכת שקע מפתח כפולה כן
הפסקה מלאה/חצי אוטומטית הפסקה מלאה והפסקה חצי-אוטומטית
כיוונון אוטומטי CW כן
פונקציית APF פילטר שיא אודיו עם אפשרות כיוון צורת הפילטר, רוחב ורמת אודיו
תפעול בטווח 136 קילוהרץ גרסה אירופית בלבד
קבלה קבלה בטווח 30 קילוהרץ ~ 60 מגה-הרץ (חלק מהתדרים אינם מובטחים)
סוגי מגברים מגבר 1: משפר אינטרמודולציה; מגבר 2: מגבר בעל רווח גבוה
מעכב משתנה 3 dB ~ 45 dB (צעד של 3 dB)
פונקציית IP+ משפרת ביצועי נקודת חיתוך של הסדר השלישי
מעקב פס MAIN/SUB לקליטת שונות
פילטר אודיו דולב פיק למצב RTTY
מקודד ומפענח RTTY/PSK כן
קביעת קבוע זמן AGC משתנה מ-0.1 שניות עד 6 שניות (במצב FM קבוע)
פונקציית ניטור TX כן
בקרת הספק לכל המודים כן
יכולת VOX שידור מופעל בקול
חיבור טרנסווֹר BNC כן
מכוון מיקרופון כן
רוחב פס שידור שניתן לכוונן כן
50 טונים CTCSS כן
פונקציית הגבלת הספק שידור לכל תחום
לוח זיכרון מאחסן עד 10 תדרים ומודים לתפעול
פונקציית פיצול מהיר כן
פונקציית Dualwatch מהירה
בקרת RF ו-squelch עם כפתור
RIT ו-⊿TX משתנים עד 9.999 קילוהרץ
פונקציית שעון/טיימר UTC/שעון מקומי
כוונון צליל 1 Hz עם הצגה
פונקציית נעילת דיאל כן
בלימת דיאל ראשית מתכווננת
שקעים לרמקולים חיצוניים למקלטים MAIN ו-SUB
פונקציית מסך מגן כן
מד רב-תכליתי S-meter, Power, ALC, COMP, SWR, Id, Vd ו-TEMP
פונקציית שלב כיוונון אוטומטי כן
שליטה בכוונון אנטנה AH-730 כאשר מחובר AH-730, הספק הפלט של יציאת האנטנה הספציפית מוגדר אוטומטית ל-100 W או פחות
השתקת AF MAIN/SUB כן
תאורת LCD/LED מתכווננת
יציאת USB לחיבור RC-28, מקלדת, עכבר ו-USB flash drive







פרטים טכניים

כללי
  • כיסוי תדרים (גרסה אמריקאית) RX: 0.030 ~ 60.00 MHz2 <br> TX: 1.800 ~ 1.999, 3.500 ~ 3.999, 5.255 ~ 5.4053, 7.000 ~ 7.300, 10.100 ~ 10.150, 14.000 ~ 14.350, 18.068 ~ 18.168, 21.000 ~ 21.450, 24.890 ~ 24.990, 28.000 ~ 29.700, 50.000 ~ 54.000 MHz
  • כיסוי תדרים (גרסה אירופית) RX: 0.030 ~ 60.00 MHz*2, TX: 0.1357 ~ 0.1378, 1.810 ~ 1.999, 3.500 ~ 3.800, 7.000 ~ 7.200, 10.100 ~ 10.150, 14.000 ~ 14.350, 18.068 ~ 18.168, 21.000 ~ 21.450, 24.890 ~ 24.990, 28.000 ~ 29.700, 50.000 ~ 52.000 MHz
  • מצבים נתמכים USB, LSB, CW, RTTY, PSK31/63, AM, FM
  • מספר ערוצים 101 (99 רגילים, 2 לסריקה)
  • חיבורים לאנטנה SO-239 × 4 (לא מאוזן 50Ω, ללא טיונר), BNC × 1 (כניסה/יציאה אנטנת RX)
  • דרישות מתח חשמלי יחידת RF: 90 ~ 264 V AC, ראש בקרה: 15.0 V DC ±0.75 V (עם BC-267A/E)
  • צריכת חשמל TX: 800 VA, RX: RF Deck + ראש בקרה: 150 VA (במצב המתנה/אודיו מקסימלי), ראש בקרה בלבד: 3.0 A (אודיו מקסימלי ב-15.0 V DC)
  • טמפרטורת הפעלה 0°C ~ 50°C; 32°F ~ 122°F
  • יציבות תדר פחות מ-±0.5ppm (0°C ~ 50°C; 32°F ~ 122°F)
  • רזולוציית תדר 1 Hz
  • מידות (רוחב×גובה×עומק) יחידת RF: 425 × 149 × 442 מ"מ (16.7 × 5.9 × 17.4 אינץ'), ראש בקרה: 340 × 118 × 103.5 מ"מ (13.4 × 4.6 × 4.1 אינץ')
  • משקל (בקירוב) יחידת RF: 15.8 ק"ג (34.8 ליברות), ראש בקרה: 2.3 ק"ג (5.1 ליברות)
משדר
  • הספק יציאה (HF/50 MHz) SSB/CW/FM/RTTY/PSK: 1 ~ 200 W, AM: 0.25 ~ 50 W
  • הספק יציאה (Transverter) HF/50 MHz: יותר מ- –20 dBm, 137 kHz: יותר מ- –20 dBm*4
  • שיטת מוּדוּלציה (Modulation) SSB: מודולציה דיגיטלית P.S.N., AM: מודולציה דיגיטלית בהספק נמוך, FM: מודולציה דיגיטלית Reactance
  • פליטת רעש (Spurious Emission) פליטה לא רצויה:, HF: פחות מ- –50 dB, 50 MHz: פחות מ- –66 dB
  • פליטת רעש מחוץ לתחום (Out of Band Emission) HF: פחות מ- –40 dB, 50 MHz: פחות מ- –60 dB
  • הנחתת נשא (Carrier Suppression) יותר מ- 50 dB
  • צד לא רצוי (Unwanted Sideband) יותר מ- 50 dB
  • עכבת מיקרופון 600 Ω
מקלט
  • מערכת קליטה Direct Sampling Superheterodyne
  • תדר ביניים 12 kHz
  • רגישות (Sensitivity) SSB/CW (10 dB S/N):, 135 kHz: 1.41 μV טיפוסי, 0.5 ~ 1.799 MHz: -, 1.8 ~ 29.999 MHz: 0.16 μV טיפוסי, 50 MHz: 0.13 μV טיפוסי, AM (10 dB S/N):, 135 kHz: -, 0.5 ~ 1.799 MHz: 6.3 μV טיפוסי, 1.8 ~ 29.999 MHz: 2.0 μV טיפוסי, 50 MHz: 1.0 μV טיפוסי, FM (12 dB SINA
  • רגישות (גרסת RED)7 SSB (12 dB SINAD):, 1.8 ~ 2.999 MHz: 10 dBμV emf, 3.0 ~ 29.999 MHz: 0 dBμV emf, 28.0 ~ 29.7 MHz: -, 50 MHz: -6 dBμV emf, AM (12 dB SINAD):, 1.8 ~ 2.999 MHz: 16 dBμV emf, 3.0 ~ 29.999 MHz: 6 dBμV emf, 28.0 ~ 29.7 MHz: -, 50 MHz: 0 dBμV emf, FM (12 dB SINAD
  • רגישות שיכוך (Threshold) SSB: פחות מ- 3.2 μV (מגבר קדם פעיל), FM: פחות מ- 0.32 μV (מגבר קדם פעיל)
  • סלקטיביות (Filter Shape: Sharp) SSB (BW: 2.4 kHz): יותר מ- 2.4 kHz/-6 dB, פחות מ- 3.6 kHz/-60 dB, CW (BW: 500 Hz): יותר מ- 500 Hz/-6 dB, פחות מ- 700 Hz/-60 dB, RTTY (BW: 500 Hz): יותר מ- 500 Hz/-6 dB, פחות מ- 700 Hz/-60 dB, AM (BW: 6 kHz): יותר מ- 6.0 kHz/-6 dB, פחות מ- 15.0 kHz/-60 dB,
  • דחיית רעש ותמונות HF bands: יותר מ- 70 dB, 50 MHz band: יותר מ- 70 dB (למעט ADC Aliasing)*8
  • הספק יציאה שמע יותר מ- 2.0 W (בעיוות של 10% עם 8Ω), מפרט טכני - מכוון תדר (Tuner)
מכוון תדר
  • טווח תדרים (Frequency range) 1.8 ~ 50 MHz bands
  • טווח התנגדות התאמה 16.7 ~ 150 Ω לא מאוזן (פחות מ- 1:3 VSWR)
  • דיוק כוונון (Tuning accuracy) פחות מ- 1:1.5 VSWR
  • זמן כוונון (Tuning time) ממוצע: 2 ~ 3 שניות, מקסימלי: 15 שניות
כללי
  • מק"טIC-7760
